当挤出的线材因快速冷却而收缩时，层间张力问题随之产生。收缩的上一层会牵拉下层结构，这种作用力逐层传递，最终导致第一层与打印床剥离，形成翘曲。该问题在打印温度偏低、收缩率较高的聚合物时尤为突出。即使未出现明显翘曲，层间内应力仍会降低制品的拉伸强度与抗冲击性能。

    问题根源：热塑性材料的物理特性

    FDM3D打印常用热塑性塑料，其特性为受热熔化（液态）、冷却固化（固态）且保持材料性能。打印过程中，耗材被加热至熔点以上，通过喷嘴挤出至打印平台。

    热塑性塑料加热时膨胀，冷却后收缩固化。这种相变引发的体积变化是翘曲的核心诱因：已冷却层因收缩对未完全固化的上层产生牵拉力。当早期打印层的冷却收缩速度超过新挤出层的沉积速度时，制品底部会因层间应力积累而脱离打印表面。

    更严峻的是，翘曲可能发生在打印作业中后期，导致已完成的部件结构损毁。理论上，若整个模型温度保持绝对均匀，变形可完全避免，但实际中需通过工艺优化最大限度降低温差影响。

    罕见特例：打印平台协同变形

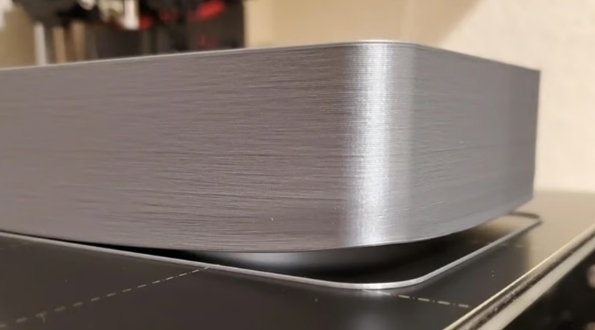

    部分用户反馈打印平台本身出现翘曲，该现象多见于大尺寸打印件（首层接触面积大）与弹簧钢材质打印表面。当制品翘曲力超过磁吸固定强度时，柔性打印平台会因附着力过大而发生弯曲。此时需通过提升打印环境温度，缓解材料收缩应力。

    解决方案一：温度精准调控

    温度管理（涵盖耗材、打印床及环境温度）是预防翘曲的关键。具体实施策略如下：

    1.加热打印床：提升床温可增强首层粘附力，使前几层保持半固态状态。建议参考耗材厂商推荐的床温范围，若翘曲仍存在，可尝试小幅调高温度（不超过推荐值15°C）。

    2.构建封闭热环境：封闭式打印舱可维持恒定高温，减少材料急冷收缩，尤其适用于高技术要求耗材（如PC、PEEK），同时改善制品机械性能。无内置舱体的设备可通过DIY改造实现类似效果。

    3.材料适配舱温：对于PLA、PETG等常规材料，需控制舱温避免喷嘴热蠕变（可能导致堵头）。建议PLA舱温≤35°C，PETG舱温≤45°C。

    4.动态冷却调节：前几层打印时关闭或降低冷却风扇转速，防止过度收缩；后续层可逐步启用冷却以优化细节表现。

    解决方案二：增强床面附着力

    提升首层与打印平台的粘接强度是防止翘曲的直接手段，常用方法如下：

    1.涂覆粘合剂：

    通用型：发胶或3D打印专用喷雾（如3DLac）可适用于多数耗材；

    专业型：Magigoo等专用床面胶水，针对PLA等材料优化附着力；

    简易型：PVA胶棒薄涂打印表面，成本低且易操作。

    2.粘合强度测试：建议先打印小尺寸部件验证粘合效果，避免因粘接过强导致取件困难或损坏平台。

    解决方案三：切片参数优化

    通过调整切片软件参数，可强化制品与平台的结合力：

    1.降低首层打印速度：首层速度应显著低于后续层（如设为20-30mm/s），延长熔融材料与平台的接触时间，提升粘附效果。

    2.添加辅助结构：

    裙边（Skirt）：在制品边缘生成外围轮廓，预热喷嘴并验证打印状态；

    帽檐（Brim）：在底座边缘扩展1-2层额外轮廓，增大接触面积；

    底座（Raft）：生成覆盖整个底部的支撑结构，进一步增强附着力，但需注意取件时可能损坏制品；

    鼠耳（OrcaSlicer等软件支持）：在制品角落添加小型圆盘状结构，通过局部增厚提升边角粘附力，完成后易拆除。

    解决方案四：打印平台日常维护

    平台清洁度直接影响附着力，需注意以下细节：

    1.定期深度清洁：使用肥皂水或异丙醇（IPA）擦拭平台表面，去除手部油脂、前次打印残留物（胶水、塑料碎屑等），确保首层材料与平台直接接触。

    2.避免人为污染：打印完成后勿直接触碰平台表面，操作时佩戴手套以减少油脂转移。

    3.材质兼容性：清洁剂选择需匹配平台材质（如玻璃、金属或特殊涂层），避免使用腐蚀性溶剂。

    总结：工艺优化与材料特性的平衡

    FDM3D打印翘曲的本质是热塑性材料相变引发的层间应力问题，需通过温度控制、附着力增强、参数优化及平台维护等多维度手段综合解决。未来，随着材料科学进步（如低收缩率聚合物开发）与智能温控技术（如动态热场调节）的应用，翘曲问题有望进一步缓解，推动3D打印向更高效、更精准的工业化应用发展。
