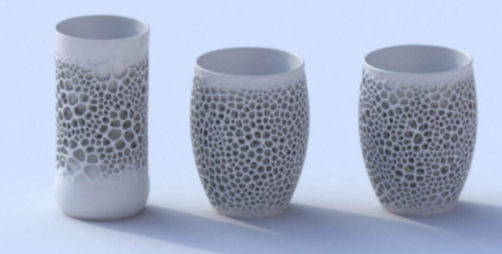

陶瓷3D打印能造出复杂精密的零件，但精度控制是个“老大难”。比如医疗用的氧化锆牙冠，若咬合面精度偏差超过0.1毫米，患者会感觉硌牙；航空航天中的碳化硅散热件，若流道孔径误差5%，散热效率直接降两成。行业数据显示，没控好精度时，陶瓷3D打印的报废率能飙到35%-50%，而精准管控后能压到10%以下。这背后，材料特性、工艺参数、设备性能、环境因素和后处理这五大环节，就像五根“弦”，哪根没调好，精度就“跑调”。

材料特性：精度的基础“地基”

陶瓷粉体的“脾气”直接影响精度。比如粒度，粉末粒径得和工艺匹配——光固化适合10-30微米的粉，SLS（选择性激光烧结）适合20-50微米的粉。要是粒径太细（小于10微米），粉体容易抱团，铺粉时出现空洞，导致精度下降；粒径太粗（超过50微米），层间结合松散，尺寸误差能跑到±0.2毫米。还有粉体形状，球形度高的粉（比如球形度＞0.8）流动性好，铺得均匀，像给打印“铺平道路”；不规则的粉则容易铺不匀，导致精度“翻车”。

工艺参数：精度的核心“调控师”

打印时的参数设置是精度的“指挥棒”。比如层厚，50-100微米是“黄金区间”——太薄（小于50微米），层间叠加误差变大；太厚（超过100微米），表面粗糙得像“砂纸”，Ra值能超1.5微米。光固化打印时，紫外光强和曝光时间也得“拿捏好”——光强30-50mW/cm²、曝光2-5秒最合适，强了会“过固化”导致尺寸偏大，弱了则“没熟”导致尺寸偏小。还有激光功率和扫描速度，功率100-200W、速度800-1500mm/s是“标配”，功率低了烧结不充分，高了局部过热，尺寸收缩偏差能超5%。

设备性能：精度的硬件“支撑柱”

设备的“硬件实力”直接决定精度的“下限”。比如定位精度，XY轴得≤±5微米，重复定位≤±3微米，要是偏差超±10微米，层间就会错位。多喷头设备还得注意同步精度，喷头同步误差得≤±3微米，不然多材料界面会“错位”，像拼图没拼好。还有光固化喷嘴，直径得在50-100微米，公差≤±5微米，公差大了，挤出量就不准，导致线条粗细不一。

后处理工艺：精度的最终“定型师”

打印完只是“半成品”，后处理才是精度“定型”的关键。脱脂和烧结的参数得“严控”——升温速率2-5℃/min最安全，快了（超过8℃/min）生坯容易开裂，精度偏差能超±0.2毫米。烧结温度也得精准，比如氧化锆烧结温度1400-1700℃，保温2-4小时，温度偏差±50℃就会导致收缩率波动±3%。还有表面处理，比如抛光能提升表面光洁度，让零件更“精致”。

陶瓷3D打印精度控制是个“系统工程”，得把材料、工艺、设备、环境和后处理这五大环节都“调顺”。只要掌握了这些关键点，就能让陶瓷3D打印从“能打印”变成“打印得好”，在医疗、航空航天等领域大显身手。
