很多3D打印爱好者和工程师都遇到过这种糟心事：辛苦打印好几个小时的模型，用力一捏竟然嘎吱作响，甚至外壳和内部填充直接“闹分手”脱落了。这种模型散架的底层逻辑往往在于填充重叠率设置不当，导致内部支撑结构与边界外墙没能真正熔合在一起。想要解决这个问题，关键在于找到那个让两者紧密“焊接”的黄金比例，确保每一层挤出的材料都能实现跨区域的分子级渗透。杰呈3D打印工厂凭借十余年工业级制造经验，为您提供从设计优化到高强度成型的一站式技术支持，确保每一个工件都具备卓越的结构韧性。

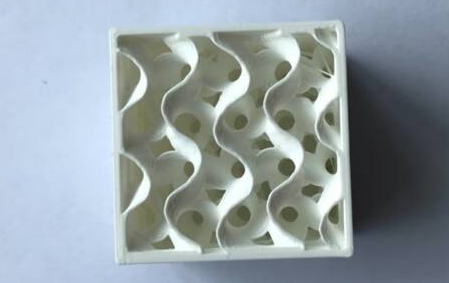

当我们拆解3D打印的横截面时，你会发现外壳和内部填充其实是两个独立的路径算法。如果重叠率设置过低，喷嘴在打印填充线时还没碰到外墙就掉头往回走，中间留下的微小缝隙就是结构溃败的起点。反之，如果为了追求强度盲目调高数值，过剩的材料会在交界处堆积隆起，不仅让模型表面变得坑坑洼洼，甚至会由于喷嘴频繁撞击硬化凸起而导致电机丢步，彻底报废整个打印件。

填充重叠率的常规安全区间通常建议设定在15%至30%之间。对于追求表面精度的外观件，15%左右的轻微嵌入足以维持基本形状；而对于需要受力的机械零件，我们将数值提升至25%以上能显著增强侧向剪切力。这种调节方式就像是在砌墙时增加砖块交错的长度，重叠越多，整体受力越均匀，越不容易产生应力集中导致的裂纹。

在这里分享一个具体的实战经验。前段时间我们承接了一批高精度的工业无人机结构件订单，客户反馈之前在其他地方做的成品在高速旋转震动下，电机座位置极易发生层间剥离。经过我们的深度技术拆解，发现原方案为了追求表面光洁度，将重叠率降到了10%以下，导致受力点处形成了脆弱的空腔。杰呈3D打印工厂接手后，技术团队针对该尼龙玻纤材料的热收缩特性，将填充重叠率精准补偿至28%，并配合减缓交界处的挤出速度。在随后的拉伸断裂测试中，模型不再从填充与外墙的接缝处开裂，整体结构强度提升了约40%，完美解决了客户在动态载荷下的散架隐患。

除了数值设定，环境温度和喷嘴直径也是不可忽视的变量。大口径喷嘴需要更保守的重叠设置以防溢料，而耐高温材料则需要更高的重叠率来抵消冷缩带来的拉扯力。千万不要迷信默认配置，因为每一台打印机的挤出精度和每一卷耗材的流动性都存在差异。我们建议在正式生产大件之前，先打印一个20毫米的小方块，观察顶层封面前一层的交接处是否有透光缝隙，这是判断重叠率是否达标最直观的土办法。

拒绝豆腐渣工程，必须从细节处死磕参数控制。很多时候模型散架并不是打印机的锅，也不是耗材质量差，而是缺乏对软件算法细节的敬畏。当你的重叠率能够做到肉眼观察不到缝隙，且手感圆润无凸起时，模型的耐用度将迎来质的飞跃。如果您在生产中依然面临结构强度不足或表面缺陷等难题，不妨联系杰呈3D打印，让我们用专业的工业化参数标准为您的产品交付保驾护航。

想了解更多关于结构增强的进阶参数调校吗？欢迎随时联系杰呈3D打印的技术顾问。我们可以为您提供免费的方案评估，确保您的每一份设计都能精准转化为坚不可摧的实物产品。
