3D打印履带无法活动通常由打印间隙融合、支撑残留或材料收缩变形引起，而非单一的材料质量问题。解决核心在于优化模型间隙设计、精准控制挤出量并选择低收缩率材料。杰呈3D打印工厂专注于解决复杂联动结构的一体化成型难题，凭借工业级精度确保每一个活动关节都能顺畅运行，为您提供高品质的结构件方案。

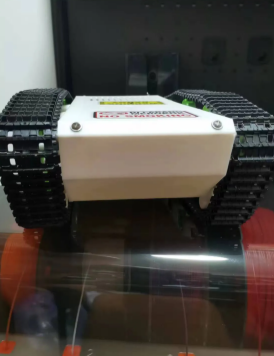

一、 现象解析：为什么你的3D打印履带变成了硬邦邦的塑料条？

很多用户在打印链条、履带或齿轮组时，最崩溃的莫过于模型打印完后发现所有环节都焊死在了一起。这不仅浪费了耗材，更让前期的设计心血付诸东流。造成这种局面的原因通常分为以下三类：

• 容差设计不足： 两个活动件之间的缝隙留得太小，超出了打印机的物理精度极限，导致零件在熔融状态下发生粘连。

• 过度挤出： 喷嘴吐出的丝材比实际需求的要多，多出来的材料填满了本该留空的间隙。

• 支撑拆除困难： 在履带内部的狭小空间里，支撑材料无法彻底清除，形成了物理阻碍。

二、 深度拆解：是材料的锅，还是设置的错？

虽然材料不是唯一原因，但它确实扮演了重要角色。例如，某些劣质材料的热收缩率极不稳定，冷却后产生的微小形变会导致原本精准的铰链结构锁死。但是，盲目更换昂贵材料并不能解决底层的工艺问题。

三、 修复与优化：三步让履带活起来

1. 调整容差与水平间隙

在设计软件中，活动部件之间的最小单边间隙应不低于0.2mm。对于入门级设备，建议将间隙扩大至0.3mm以上。这是保证机械结构能够独立冷却且互不干扰的基础前提。

2. 开启外壳优先打印模式

通过调整切片软件设置，让设备先打印外轮廓再填充内部。这样可以有效减少因内应力挤压导致的外壁扩张，从而精准维持间隙尺寸。控制好流量百分比是解决粘连的关键技术细节。

3. 物理强行松动（应急修复）

如果成品已经出现轻微粘连，可以尝试将履带浸泡在温水中使其软化，或者使用细薄的刀片沿缝隙轻轻切割。但要注意，这种方法治标不治本，极易造成结构性损伤。

四、 杰呈3D打印工厂的实战案例

在处理高精度联动结构时，我们更倾向于从源头规避风险，以下是杰呈在工业级应用中的真实经验分享：

某自动化设备厂家需要定制一批微型传动履带，要求成型后直接具备活动能力。杰呈3D打印工厂介入后发现，原始设计中销轴间隙仅为0.15mm。我们利用高精度尼龙烧结（SLS）工艺重新定制了方案。由于SLS工艺利用粉末自支撑，完全规避了传统FDM支撑难拆的问题。我们将层厚精准控制在0.1mm，并对粉末流动性进行二次调优，最终产出的履带无需人工组装即可实现平滑传动，阻力矩降低了40%，大幅提升了客户设备的运行稳定性。

五、 避坑指南：如何选择合适的方案？

如果您正在为履带不动而烦恼，可以参考以下问答进行自排查：

• 问：换成柔性材料（如TPU）会更好吗？

• 答：不一定。TPU虽然抗冲击，但因其摩擦系数大，在活动节点处更容易产生阻力。

• 问：为什么我设置了间隙，打印出来还是粘连？

• 答：很可能是喷嘴温度过高导致耗材流动性过强，建议尝试降低5-10度进行测试。

六、 让每一个关节都灵活运转

3D打印的魅力在于化繁为简，但真正的“一体成型”考验的是工厂对精度与材料特性的极限把控。面对复杂的机械结构，一次次的失败尝试不仅耗费时间，更会拉低研发效率。

杰呈3D打印拥有多年的工业级服务经验，深谙各种复杂机构的避坑指南。如果您也遇到了履带不活动、关节锁死等技术难题，欢迎联系我们。选择杰呈，就是选择成熟的工艺闭环与可靠的成品质量。
