解决3D打印件翘边的核心在于精准控制材料收缩应力与平台附着力之间的平衡。通常通过优化首层层高、提高底板温度以及使用专用粘附剂来预防，但在高精度工业制造中，这更考验工艺参数的系统化调优。作为深耕行业多年的团队，

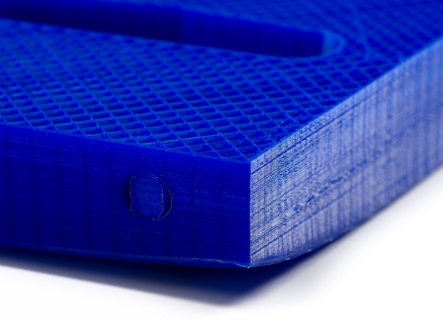

为何你的3D打印件总是频繁翘边？
温度梯度差异：当模型上层冷却速度远快于底层时，材料内部产生的收缩拉力会超过底层与平台的粘合力。
首层挤出不足：如果第一层耗材没有被均匀地挤压在底板上，接触面积太小，后续冷却产生的应力会轻易将边缘带起。
环境气流干扰：开放式打印机在运行过程中，局部冷空气的吹袭是导致大尺寸零件瞬间起翘的元凶。
专业级根治方案：多维度提升成品率
1. 底层参数的深度优化： 设置首层流速为120%以上，并适当降低首层打印速度。增加首层与热床的挤压密度，是建立稳固根基的第一步。
2. 热管理策略升级： 针对ABS或尼龙等高收缩率材料，必须开启恒温腔室。保持环境温度在50度以上，能够有效抵消聚合物冷却时的向内拉力。
3. 辅助结构的应用： 在模型易翘边的转角处手动添加圆片状的抗翘边补丁（Mouse Ears），这比全局开启Brim更节省材料且效果显著。警示：尖锐的直角边缘是应力集中的高发区，必须增加支撑干预。
实战案例：大尺寸尼龙玻纤结构件交付 杰呈3D打印工厂曾承接一批400mm宽的工业级过滤网支架，材料指定为PA12+GF。初期测试中，由于模型横向跨度大，普通参数下边缘起翘高度达5mm，导致尺寸超差报废。我方介入后，重新拆解工艺流程：首先对热床进行二级调平，误差控制在0.02mm内；其次，自主研发了高粘度PEI表面涂层；最后，采用分区加热技术控制热应力。通过调整切片算法中的路径规划，让热量由内向外均匀散失。最终成品底面平整度优于0.1mm，一次性交付成功率提升至98%以上，展现了极高的工艺稳定性。
技术要点回顾与排查表
在实际生产中，建议按照以下优先级进行快速排查：
清洁度检查：热床表面的指纹油污会降低50%的附着力，打印前必须使用高浓度酒精彻底擦拭。
首层高度：使用塞尺测量，确保喷嘴到平台的距离恰好能压扁耗材但又不至于堵头。
冷却风扇：打印前三层时，务必关闭冷却风扇，给予材料充分的缓慢降温时间。
为什么选择杰呈3D打印？
3D打印不仅仅是设备的运行，更是对材料科学与几何力学的深度掌控。每一个成功交付的模型背后，都是成千上万次参数迭代的积累。
如果您正在面临复杂结构件翘边、变形或打印精度达不到设计要求等难题，欢迎将您的设计稿交给杰呈3D打印。我们凭借丰富的实战经验和先进的工业级设备，为您提供精准、稳定、高效的定制化生产服务，让每一个创意都能以最完美的形态落地。
想了解更多关于高难度模型打印的避坑指南吗？联系杰呈3D打印，让我们为您提供专业的意见参考。
