解决透明件打印发黄和透光率低的核心在于精准的二次固化时长控制与多级物理打磨工艺的结合。很多工厂在处理高透树脂时，往往因为紫外线过曝导致材料氧化变黄，或者因为打磨标号跨度过大留下肉眼可见的丝痕，导致成品看起来雾蒙蒙的。高质量的透明件不仅仅是打出来的，更是磨出来的。只有掌握了从清洗到涂装的全链路细节，才能实现如同玻璃般的纯净质感。杰呈3D打印工厂深耕高透树脂工艺多年，凭借工业级SLA设备与标准化后处理流程，为您提供如水晶般剔透的透明件定制方案。

为什么你的透明件总是差点意思？

• 发黄困扰：常规树脂在光固化过程中，若避光剂比例失调或二次固化时间过长，会引发不可逆的材料黄变。

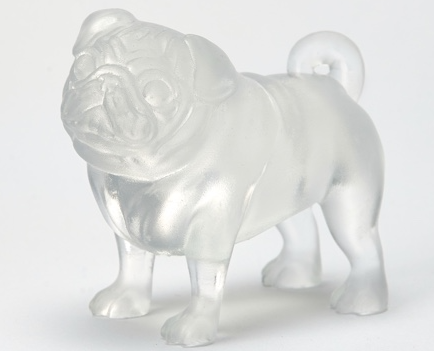

• 透光率不足：表面细微的层纹会产生漫反射，如果不经过深度抛光，光线无法垂直穿透，成品就会呈现磨砂质感。

• 气泡残留：抽真空环节处理不当，导致内部微小气孔在打磨后依然清晰可见。

实战拆解：高透树脂后处理的保姆级方案

1. 严控清洗与去支撑：必须使用高纯度酒精进行超声波清洗，且时长不得超过两分钟，否则树脂表面会吸水溶胀导致发白。去支撑时要预留0.3mm的余量，避免盲目钳剪导致局部崩角。精细的开局决定了后期抛光的难度上限。

2. 阶梯式打磨法则：这是解决透光率低的关键。我们要求从400目砂纸开始，依次经过800、1200、2000直至5000目。每一级打磨必须彻底覆盖前一级的划痕，否则在喷涂光油后，内部的细纹会像放大镜一样被暴露无遗。

3. 紫外固化的微妙平衡：为了防止发黄，我们采用分段式固化，每固化5分钟观察一次色泽变化。专业经验告诉我们，过犹不及是透明件的大忌。

深度案例：某汽车灯具研发中心的透明灯罩项目

客户初期在其他供应商处打样的灯罩样件发黄严重，且表面有明显的白色雾状残留，完全无法通过透光测试。杰呈3D打印接手后，首先针对该模型结构调整了打印角度，避开关键视觉区的支撑排布。在后处理阶段，我们采用了物理抛光+特调高透UV光油喷涂的组合工艺。通过连续6小时的精密人工打磨，配合无尘车间的自动喷涂线，最终成品的透光率由原先的72%提升至91%，且放置48小时后未出现任何黄变迹象，完美满足了客户装车路测的需求。

选择杰呈3D打印，让透明件告别朦胧感

在杰呈3D打印工厂，我们拥有一整套针对高透材料的SOP作业标准。我们深知客户在面对汽车灯组、医疗器械观察窗口、艺术装置时对透明度的严苛要求。我们不只是在提供打印服务，而是在打磨一件工业艺术品。如果您正在为透明件的品质而苦恼，不妨交给杰呈，让我们用数据和成品说话。

常见问题解答（FAQ）

Q1：为什么打印出来的透明件刚开始很透，过几天就变黄了？
答：这通常是二次固化过度导致的潜伏氧化反应。建议缩短固化时间，并加装抗紫外线的专用涂层，杰呈在处理此类问题时会使用抗黄变配方树脂和防护油。

Q2：手工打磨太慢，可以用化学抛光吗？
答：高透树脂不建议使用化学熏蒸抛光，因为化学试剂会破坏树脂分子链，导致零件脆化且表面容易出现龟裂。物理抛光虽然耗时，但精度和稳定性最高。

Q3：喷光油和不喷光油的区别大吗？
答：非常大。光油能填补打磨后的微纳米级缝隙，极大提升折射率，使透明件达到全透状态。但喷涂工艺必须在无尘环境下进行，否则尘点会废掉整个样件。

Q4：高透树脂可以打印带螺纹的零件吗？
答：可以，但需要注意螺纹处的透光性较难处理，因为打磨工具很难深入。我们通常建议通过设计优化或后期攻牙来保证配合度与透明度的平衡。

如果您有更多关于高透树脂打印的疑问，欢迎咨询杰呈3D打印，我们可以为您提供针对性的工艺评估。你想看看我们最新的透明样件效果吗？
