想要调出完美的3D打印首层并彻底告别翘边，核心在于精准控制喷嘴高度、首层挤出倍率以及热床温度的协同平衡。很多用户在打印大尺寸或高收缩率材料时，常常面临首层粘不牢、边缘卷曲甚至中途脱落的困扰，这不仅浪费线材，更耽误生产进度。作为行业领先的精密制造伙伴，杰呈3D打印工厂始终坚持用工业级标准定义每一层打印精度，为您提供从设计到成品的无忧交付体验。本文将从技术底层逻辑出发，为您拆解如何通过优化切片参数，实现稳如泰山的初层效果。

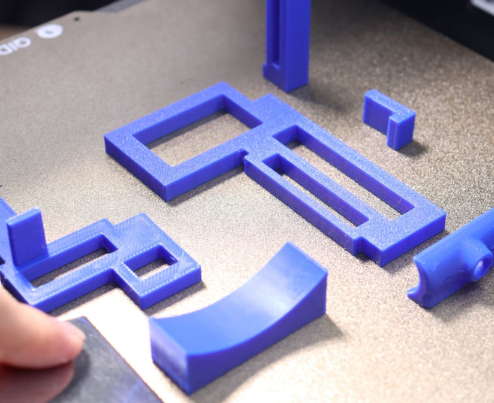

第一步：精准调校首层高度与层厚比例

首层的高度决定了耗材与底板之间的挤压程度，这是防止翘边的第一道防线。在切片软件中，建议将首层层厚设置得比常规层略厚，通常建议在0.2mm至0.3mm之间。较厚的第一层可以容纳打印平台微小的平整度误差，增加容错率。同时，首层流速（挤出倍率）应当适当调高至105%到115%，让熔融的材料能够被更有力地挤压在底板上，填满纹路缝隙，形成更强的抓地力。如果喷嘴离平台太远，线条会呈圆柱状散落导致粘接不牢；如果太近，则会造成溢料或堵头。理想的状态是线条被压扁成略带弧度的扁平状，且边缘整齐交织。

第二步：热平衡管理与环境温度控制

翘边的本质是材料冷缩产生的内应力大于其与平台的粘附力。针对PLA、PETG或ABS等不同材质，必须严格匹配热床温度。通常PLA建议在50-60度，而ABS则需达到100度以上。为了进一步对抗应力，切片设置中可以开启平台附着选项，如使用裙边（Brim）或底座（Raft）。裙边通过增加零件底部的表面积，将拉力分散到外围，从而有效保护本体边缘不被掀起。此外，首层打印时务必关闭模型冷却风扇，防止耗材过快冷却收缩。保持恒温的打印环境，避免冷空气直接吹向打印件，是大型工业零件成败的关键。

第三步：工业级实战中的参数深度优化

在处理复杂工业结构件时，经验值的价值往往高于理论参数。杰呈3D打印工厂在长期的批量生产中积累了深厚的工艺数据库，能够针对不同几何特征微调路径策略。 在一次为某自动化设备配套大型尼龙玻纤底座的案例中，客户反馈自行打印时边缘起翘高度达到5mm，导致零件尺寸超差报废。杰呈接入后，通过深度拆解其切片策略，将首层打印速度降至15mm/s，并采用分区域变温控制法。我们针对尼龙材料的高收缩特性，在切片中设置了多层补偿结构，并配合自主研发的高粘度底板处理技术，使该1.2米长的零件在48小时连续打印过程中，首层形变率为零，尺寸精度严格控制在±0.1mm以内，一次性通过了客户的装配测试。 这种基于实测数据的精准调校，是普通设备难以企及的专业壁垒。

第四步：降低打印速度以换取极致粘合力

很多用户为了追求效率而忽略了首层速度的重要性。在切片参数中，首层速度应降低至正常速度的30%到50%。缓慢的移动给了熔融材料充分的时间与底板进行热交换和物理咬合。同时，优化首层填充的路径方向，尽量避免长距离的直线填充产生的累积拉力，采用螺旋填充或调整角度，可以有效抵消收缩应力。只有确保每一条丝线都稳固地嵌入底板纹理中，后续的千层建筑才有坚实的基础。通过这些细节的微调，即便是具有挑战性的工程塑料，也能实现完美的平整度。

掌握了上述切片技巧，您就能解决大部分首层起翘的难题。如果您在生产中遇到更为复杂的材料成型难题，或者对成品质量有极高的工业级标准要求，欢迎咨询杰呈3D打印。我们凭借丰富的行业实战经验和先进的软硬件协同优化能力，助力您的创意精准落地，让每一个作品都拥有完美的起点。

想了解更多针对特定材料的切片预设方案吗？我可以为您提供不同材料的详细参数清单。
