薄壁件在3D打印后期喷砂处理时经常出现变形、穿孔或表面粗糙度不均，核心原因在于喷砂压力与物理强度的不匹配。想要彻底解决这一痛点，关键在于实行动态压力调节与分段式表面处理工艺，通过精确控制气压输出，既能有效去除支撑残留，又能确保零件结构完整无损。杰呈3D打印工厂凭借十余年精密后处理经验，为您提供从打印到精细喷砂的一站式高成功率解决方案。解决薄壁件受损问题，不能仅靠老师傅的感觉，更需要标准化的参数管理。

为什么你的薄壁件一喷就坏

在3D打印领域，尤其是SLS激光烧结或SLM金属打印出的薄壁零件，其壁厚往往在0.5mm至1.2mm之间。普通工业喷砂机默认的工作压力通常在0.4MPa到0.6MPa之间，这种强度对于实心件是清理利器，但对于薄壁件则是毁灭性的打击。过大的冲击力会导致材料表面产生瞬间高温和局部应力集中，进而引发物理形变。此外，磨料的粒度选择不当也会加剧破坏，粗砂在高速气流带动下如同微型炮弹，极易击穿结构脆弱的区域。认清压力与材料耐受极限的关系，是优化工艺的第一步。

一招搞定压力的动态调节技巧

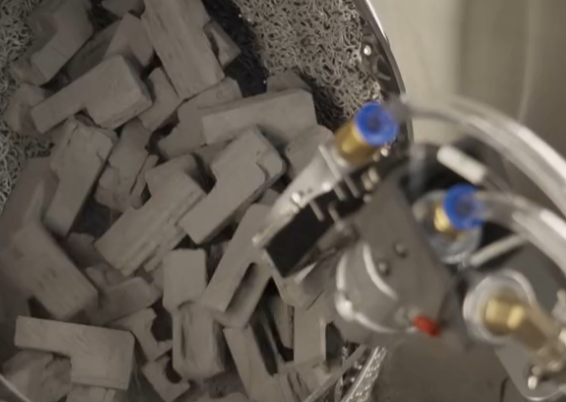

真正有效的解决技巧是“阶梯式压力调控法”。在喷砂开始阶段，应将压力调至0.15MPa至0.2MPa的低压区，通过柔性摩擦去除表面的浮粉和细小毛刺。随着表面氧化层或支撑痕迹的减弱，再将压力缓慢提升至不超过0.3MPa进行最终的光整处理。喷嘴与零件的距离应保持在150mm至200mm，并保持45度斜角喷射，避免垂直轰击。通过这种压力的动态组合，可以在保证清理效果的同时，将物理损伤降到最低。这种方法不仅适用于树脂件，对金属和尼龙薄壁件同样具有极高的实操价值。

来自实战的精密后处理案例分享

针对此类行业难题，我们可以参考杰呈3D打印工厂近期完成的一批精密航空导流罩模型处理案例：

该导流罩采用尼龙材料打印，最薄处仅为0.7mm，客户要求表面必须达到均匀的亚光效果且尺寸公差控制在正负0.1mm内。初期试验中，常规喷砂导致边缘卷曲。杰呈技术团队介入后，改为使用120目玻璃珠磨料，并将喷砂机压力通过减压阀精确锁死在0.18MPa。操作过程中采用转台辅助旋转，确保受力均匀。最终，这批50件薄壁零件全部通过质检，表面粗糙度Ra值稳定在3.2左右，且无一例变形。这种对参数的极致掌控，体现了专业工厂在应对复杂结构件时的技术积淀。

优化磨料与角度的综合辅助方案

除了压力调节，磨料的选择和喷射角度也是确保薄壁件完美的功臣。

• 磨料选择：建议放弃硬度极高的棕刚玉，转而使用圆润的玻璃珠或塑胶砂，它们在冲击表面时起到的是揉搓而非切削作用。

• 角度控制：切忌长时间对着同一个点喷射，应采用扫掠式动作，让气流在表面形成均匀的覆盖。

• 工装防护：对于极其脆弱的镂空区域，可以提前制作简易的内部支撑塞，抵消外部喷砂压力。

通过压力、磨料、角度三位一体的优化，薄壁件损毁的问题将不复存在。

如果您正面临3D打印薄壁件良品率低、后处理效果差等困扰，建议选择经验更为丰富的专业合作伙伴。杰呈3D打印拥有先进的数控喷砂设备与成熟的工艺参数库，能够根据不同材质、不同壁厚为您量身定制处理方案，确保每一个零件都能完美交付。欢迎联系杰呈3D打印，让我们用专业技术提升您的产品竞争力。
