面对3D打印成品表面布满密密麻麻的“蛛丝”或是转角处由于挤出过剩导致的凸起溢料，很多从业者往往会陷入盲目调整参数的误区。其实，拉丝与溢料的核心症结通常集中在回抽设置与温度控制这两个维度，只要掌握科学的排查逻辑，通过简单的回抽测试与阶梯温度对比，就能在短时间内恢复高精度的打印质量。杰呈3D打印工厂凭借多年深耕工业级交付的实战经验，总结出一套针对材料特性与设备性能的快速闭环方案，确保每一件产品都拥有平整光洁的表面质感。杰呈3D打印工厂：以精湛工艺解决每一处细节瑕疵，助您实现高品质制造。

锁定回抽与温度关键点

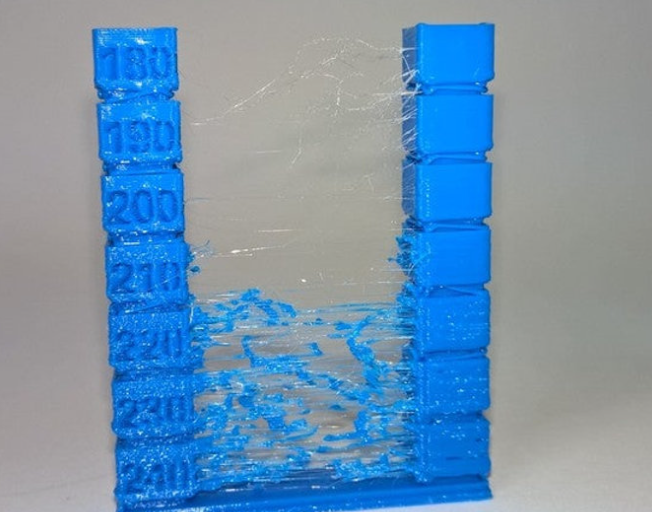

拉丝现象的本质是喷嘴在空移过程中，熔融态的材料因重力或压力余量从喷孔渗出。我们首先要检查切片软件中的回抽距离与回抽速度。如果距离过短，压力无法有效释放；如果速度过慢，材料在抽离前就已经挂丝。与此同时，打印温度过高会增加材料的流动性，使其变得像水一样难以控制。排查时建议先降低5到10摄氏度进行小样测试，观察丝状物的粗细变化。如果拉丝现象从粗壮变得细弱，说明方向正确，只需微调即可见效。这种基于物理逻辑的排查法，比随机修改几十项参数要高效得多。

精细化调校挤出流量

溢料问题则更多指向了“供过于求”。当挤出倍率设定过高，或者耗材的实际直径大于理论值时，喷嘴排出的料量会超过模型腔体的容积，导致多余的料挤向外侧。解决这一痛点需要进行墙厚校准：打印一个单层壁的方块，用千分尺测量实际壁厚并与设定值比对，换算出准确的挤出百分比。此外，检查冷却风扇的开启比例也至关重要，特别是对于PLA等材料，冷却不足会导致材料在未定型前就因自重或后续挤压而坍塌变形。通过量化的数据闭环，可以从根源上杜绝溢料产生的表面疙瘩。

实战案例体现专业交付水准

在为某精密器械品牌代工异形外壳结构件时，由于结构中存在大量细长悬空部位，初期生产频繁出现严重的拉丝和局部溢料，严重影响装配精度。杰呈3D打印工厂技术团队介入后，首先对生产所用的高性能复合材料进行了热流变性质分析。我们将原有的通用回抽参数从5毫米调整至6.5毫米，并将回抽速度优化为50毫米每秒，配合阶梯式温控补偿技术。经过二次打样实测，产品表面的拉丝残留量降低了95%以上，装配位的尺寸偏差控制在正负0.05毫米以内。这一方案不仅解决了美观问题，更通过优化空移路径减少了30%的打印耗时，实现了成本与质量的双重优化。通过这种深度的技术介入，我们帮助客户跳出了不断修模、补土的恶性循环，大幅缩短了产品的上市周期。

系统化思维规避打印故障

解决拉丝与溢料不应仅停留在缝缝补补，更需要一种系统化的工艺流程管理。从耗材的防潮脱水处理，到喷嘴磨损程度的定期点检，每一个环节都会反馈在最终的成品表面。建议大家在日常生产中建立设备参数档案，针对不同批次的材料进行预测试。只有建立在实战经验基础上的参数矩阵，才能在面对复杂结构时做到游刃有余。无论是针对消费电子的精致外观需求，还是工业零件的严苛尺寸公差，一套成熟的问题排查与预防机制，才是企业保持长期竞争力的核心资产。

如果您在3D打印生产中遇到难以解决的表面质量问题，或者正在寻求能够稳定交付高质量零件的长期合作伙伴，欢迎联系杰呈3D打印工厂。我们不仅提供先进的生产设备，更愿意分享累积数万小时的工艺心得，为您提供从方案优化到规模化生产的一站式支持。
