铝合金3D打印件在尺寸超过150mm至200mm时，变形风险会显著增加。这种现象的核心在于金属粉末在激光烧结过程中产生的剧烈热应力，如果工艺控制不当，零件很容易出现翘曲、开裂或尺寸超差，直接导致高昂的定制成本打水漂。杰呈3D打印工厂凭借十年精密制造经验，通过全流程热应力模拟技术，为您提供高精度、零变形的金属3D打印解决方案。

尺寸超限引发的形变危机

在铝合金SLM（激光选区熔化）成型过程中，激光束的瞬时高温会使铝粉熔化，随后迅速冷却固化。当零件的单一维度跨度超过200mm，或者壁厚分布极度不均时，内部积累的热应力会呈几何倍数增长。这种应力就像一把无形的剪刀，在零件脱离底板的瞬间，导致边缘向上卷曲。很多客户在定制大型结构件时，往往只关注图纸标注，却忽略了铝合金高热导率带来的收缩特性，这正是大型复杂件研发中的头号痛点。

结构设计决定成品收缩率

铝合金3D打印并非单纯的 1:1 复刻，合理的结构优化是抵抗变形的关键。对于大尺寸零件，如果采用大面积的实心底面，形变几乎不可避免。我们建议通过设置工艺加强筋或镂空减重设计来分散应力。在处理某航天机构定制的350mm×300mm铝合金散热底座时，原始方案成型后边缘翘曲达到了1.2mm。杰呈3D打印工厂介入后，通过自研的仿真软件预判应力集中点，在底部设计了矩阵式蜂窝支撑，并结合补偿算法微调模型尺寸。最终成品翘曲度控制在0.05mm以内，不仅满足了气密性测试，还比原方案减重了15%。

基板预热与分区扫描工艺

除了设计端，工厂的设备调试能力直接决定了成品率。减少变形最有效的方法是缩小打印过程中的温度梯度。通过将基板预热温度恒定在180℃以上，可以有效缓解熔池与基材之间的热冲击。同时，采用长短道交替的分区扫描路径，能打破应力的方向性，防止应力在同一维度上过度叠加。杰呈工厂在生产中严格执行标准化扫描策略，确保每一层粉末的凝固过程都处于受控状态，从而保障了即使是异形薄壁件，也能拥有极高的形状位姿公差。

后续热处理消减残余应力

打印完成并不代表流程结束，去应力退火是防止铝合金件变形的最后一道防线。零件在切割离开基板前，必须在真空炉中进行精确的时效热处理，让金属内部的原子重新排列，平复残余应力。如果为了赶工期省略这一步，零件在切线后可能瞬间发生不可逆的扭曲。杰呈3D打印工厂配备了独立的精密热处理车间，针对不同牌号的铝合金（如AlSi10Mg、航空级铝材）制定专属升温曲线，确保您拿到的每一个工件都具备长期服役的稳定性。

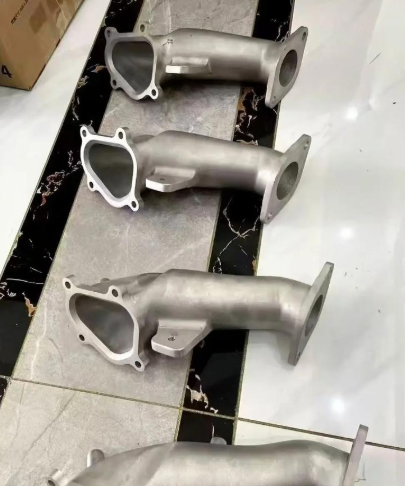

面对铝合金3D打印中的尺寸与变形难题，单纯增加材料厚度往往适得其反。真正有效的解决方案源于对金属冶金特性的深度理解与实战数据的积累。如果您正面临大型铝合金件定制的技术瓶颈，或者对打印精度有近乎苛刻的要求，杰呈3D打印工厂愿以专业的工艺分析与稳定的产线支撑，帮您把设计图纸精准转化为高性能的实物，让每一份定制都省心、可靠。
