攻丝拧爆零件，是3D打印手板后处理中最让人头疼的问题。根本原因在于丝锥选型不对和进给力度没控制好。要避免这种情况，核心是选用专门针对塑料材质设计的丝锥，并配合正确的操作手法。作为专业3D打印加工厂，杰呈3D打印提供从打印到后处理的一站式精密加工服务，下面用我们的实战经验帮你拆解具体怎么做。

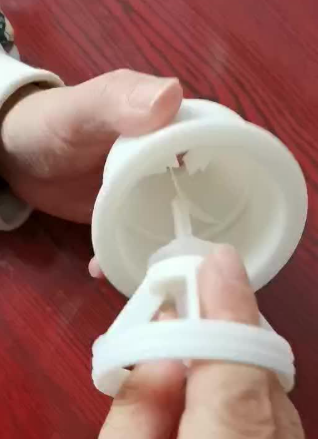

先看材质再选丝锥

3D打印零件不是金属，常见的光敏树脂或者尼龙材料偏脆偏软。用普通金属丝锥硬攻，螺纹没出来零件就先裂了。我们工厂试过多种组合后发现，针对普通树脂零件，优先选用伊斯卡或国产苏氏牌的高效塑料专用丝锥。这种丝锥前角大，容屑槽深，切削阻力小。对于尼龙或玻纤增强的零件，则要用镀钛的硬质合金丝锥，否则丝锥磨损太快容易卡死。记住一个原则：宁可丝锥软一点多换几次，也别用太锋利的金属丝锥硬上。

底孔直径要大0.1mm

很多客户自己攻丝失败，都是底孔钻小了。3D打印件内壁有层纹，不是完全均匀的实体。按金属件的标准底孔去打，实际有效孔径会偏小0.05到0.1毫米。我们做M3螺纹的标准做法是：常规底孔2.5mm，但3D打印件我们建议用2.6mm或者2.65mm的钻头。比如上个月给深圳一家机器人公司做的ABS样件，M4螺纹底孔从3.3mm改到3.45mm后，攻丝良品率从70%直接提到98%。案例证明，稍微放大底孔不会影响锁紧力，反而大大降低拧爆风险。

杰呈工厂实操案例：为某医疗设备客户加工30个光敏树脂功能样件，原客户自行攻丝报废12个。我们介入后调整底孔直径（M3从2.5调至2.62mm），更换塑料专用丝锥，并控制攻丝转速在200转/分钟，最终29个一次成功，螺纹通止规合格。

手攻必须加润滑剂

干攻丝是新手最容易犯的错。塑料虽然软，但摩擦生热后材料会软化膨胀，反而把丝锥抱死。一用力拧，零件就爆了。我们车间操作工有个习惯：攻丝前用棉签蘸一点酒精或者水性切削液涂在底孔里。酒精挥发快还能带走热量，并且让切屑不粘刀。如果是尼龙材料，改用洗洁精兑水（1:5比例）效果更好。另外记得攻一圈退半圈，让碎屑排出来。千万不要一口气攻到底，那是金属加工的做法，用在塑料上必裂。

电动攻丝要调低转速

工厂批量生产时用手工太慢，但用电动工具风险也大。我们测试过，电动攻丝机转速超过300转/分钟时，树脂零件的开裂率会飙升到40%以上。最佳参数是：转速控制在100到150转/分钟，扭矩设定在最小档。如果设备没有扭矩调节功能，那就用手电钻搭配扭矩批头。具体做法是：把电钻的离合器调到1-2档（最低档位），一旦感觉到阻力明显增大就立刻松开开关。去年帮一家汽车零部件厂加工200个卡扣座，就是用这个办法做到零报废。

总结一下，3D打印零件攻丝并不难，关键是转变思路：别把它当金属加工，而是当精密塑料处理。选对塑料专用丝锥，底孔适当放大，配合润滑和低速操作，就能轻松避免拧爆。如果你手头有批量零件需要后处理或者对现有工艺没把握，不妨把图纸发给我们杰呈3D打印评估。我们工厂配有专门的后处理小组，从攻丝到打磨、喷漆、组装都能一站式搞定，省去你自己试错的时间成本和材料损耗。
